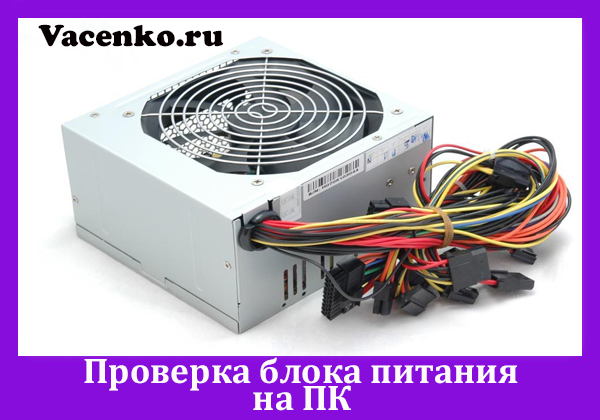

Проверка блока питания на ПК

Автор: | 30.05.2018

Из данной статьи можно узнать, как проверить блок питания компьютера без материнской платы. Иногда такой вопрос может оказаться неожиданно острым.

В практике сервисных центров такие случаи встречаются довольно часто. Ведь выход из строя блока питания являются пятой по распространённости проблемой с персональными компьютерами.

Когда может понадобиться?

Естественно инженеры сервисных центров давно знают решение данной проблемы. Но, в какой ситуации один из способов может оказаться актуальным для простого пользователя?

Ведь не всегда следует проверять исправность именно блока питания. Да и зачастую под рукой есть материнская плата, которая позволит хотя бы проверить блок питания на способность запуститься.

Впрочем, в следующих ситуациях её не применить:

  • с материнской платой блок питания не запускается;
  • блок питания проверяется в почтовом отделении;
  • блок питания крайне специфичен.

Первый случай актуален, когда требуется проверить сам блок. Чтобы убедиться, что проблема в нём, а не в «материнке». Второй случай исходит скорее из здравого смысла: тащить в почтовое отделение компьютер и собирать его там нецелесообразно.

А вот третий случай скорее относится к «экзотическим». Когда в проверке нуждается блок питания от брендового компьютера. В этом случае его следует проверять отдельно. Хотя принцип проверки одинаков.

Что потребуется для проверки?

Стандартным набором для проверки блока питания являются скрепка и мульти метр. Хотя можно обойтись и вольтметром, а вместо скрепки применить женскую «заколку невидимку». Кстати, поломанные брендовые «нажиматели» от телефонов (которые идут в качестве брелка-подарка к телефону) тоже могут помочь.

Впрочем, это тоже не всё. Потребуется сеть 220V, внимательность и шнур. Да-да, без шнура, которым блок питания подключается к электрической сети ничего не выйдет. Итак, комплект определён, что же следует делать дальше?

Как проверить работоспособность блока?

Ударение делается на том, что в первом этапе проверки тестируется только сама возможность блока включиться. О том, что его работа будет идеальной речи не идёт. Зато в такой проверке можно обойтись без электрических измерительных приборов (вольтметра или мульти метра).

ВАЖНО: Впереди следует проделывать операции, которые напрямую нарушают технику безопасности. Поэтому подготовиться следует соответствующим образом. Поражение электрическим током может быть весьма неожиданным и болезненным.

Меры предосторожности приняты, можно перейти к делу. Берём «широкий хвост блока питания».

Выглядит он вот так (смотрите ниже).

Находим контакт к которому идёт серый шнур. На изображении он заметен, потому что в нём отсутствует железный контакт. Рядом с ним находится чёрный контакт (над ним или под ним, смотря как держится, разъём питания ATX). Делаем из скрепки подкову и вставляем в чёрный контакт.

 Примечание: Не обязательно скрепку. Помимо указанных выше подручных средств можно использовать электрическую кнопку или кусочек провода. Подойдёт что угодно железное, чем можно закоротить 2 контакта.

Второй конец приспособления вставляем в любой из красных контактов. После этого можно включить блок питания в сеть и нажать кнопку включения. Если слышится гул вентилятора, то, как минимум блок питания запускается. Если не происходит ничего или внезапно чувствуется запах гари – следует выдернуть шнур из розетки.

Только обесточив блок питания можно трогать его или «перемычку» (то, чем коротились контакты) руками. В противном случае – есть риск получить поражение электрическим током.

Занятный факт: некоторые специалисты любят шутить о «китайских дальтониках». Это блоки питания, которые имеют провода нестандартных цветов. Обычно заказываются такие товары с китайских интернет магазинов. Отсюда и название.

Нередко можно увидеть все провода одного цвета. Выход из ситуации чуть проще, чем кажется. На схеме ниже показаны контакты и их вольтажи. Эта информация пригодится в будущем.

В качестве точки отсчёта на изображении используется сторона на которой присутствует ребро. Это ребро зачастую отделяет ещё 4 пина контактов, место под которые выделяется на материнской плате. Их наличие или отсутствие диктуется форм-фактором самой платы. Впрочем, к делу это отношения не имеет.

Дальнейшая проверка

Когда удалось убедиться, что блок питания запускается в стандартном режиме, следует перейти к этапу 2. При покупке или при проверке всегда нужно сверить вольтажи.

То есть напряжение, которое блок питания выдаёт без нагрузки на своих контактах. Для этого потребуется взять в руки Molex. Выглядит он вот так (смотрим ниже).

Почему он? Потому что на нём удобнее всего производить все необходимые измерения. Щупы мульти метра удобно крепятся в контактах данного соединителя. Теперь начинается самая простая и логичная часть действия.

Диапазон измерения выставляется до 20V постоянного тока. Один щуп вставляется в отверстие которое соответствует чёрному контакту.

Дальнейший порядок действий не важен, но желателен:

  1. Свободный щуп прислоняем к отверстию красного контакта.
  2. Свободный щуп прижимаем к отверстию жёлтого контакта
  3. Сверяем результаты измерения с эталоном.

А эталоном является стандарт, который принят при создании блоков питания ATX. Жёлтый контакт должен показать 12В, а красный 5В. Допустимым отклонением является +/-5%. То есть, если в холостом режиме блок питания показывает 12,2В – это хорошо.

Если же показывает 11,8В без нагрузки, то после установки и подключения потребуется повторная проверка. При падении ниже 11,6В работоспособность ПК не гарантируется.

ВАЖНО: Если показатели блока питания по непонятным причинам выше на пару Вольт, то лучше отказаться от покупки или готовиться к замене. Настолько высокие напряжения просто недопустимы и могут нанести вред компьютеру.

Забавный факт: Во время измерений можно увидеть отрицательные значения. С molex коннектором это не страшно. Можно было банально перепутать полярность щупов мульти метра. Стоит поменять их местами, и ситуация изменится.

Что мерять кроме Molex?

Для полных гарантий следует вернуться к изображению выше и промерять каждый контакт на ATX коннекторе. Делается это также мульти метром. В качестве сравнительного контакта можно использовать любой, который отмечен на изображении как COM. Либо же любой «чёрный контакт», если с цветами проводов не возникает проблем. Тут колебания могут доходить до 0,1В, но в идеале должны полностью совпадать со стандартом.

ВАЖНО: Не будет лишним заранее осмотреть и потрогать в процессе замеров сами провода. Если они греются, то скорее всего блок питания неисправен. А если один из проводов вдруг начал плавиться, значит нужно выдёргивать шнур из розетки.

Что может пойти не так и каковы будут последствия?

Хотелось бы обратить внимание, что работать предстоит с электричеством. Поэтому без крайней необходимости, а ещё лучше допуска к работам, проделывать операции выше не стоит. Может показаться странным или даже смешным, но нередко «домашняя диагностика» и становилась причиной поломок оборудования.

Если с Molex крайне сложно что-то испортить, то вот с ATX коннектором это сделать легко. И закончится такая ошибка может, как неприятным запахом гари, так и довольно громким взрывом. Увы, практика знает случаи, когда короткое замыкание в «холодной части» приводило ко взрывам конденсаторов в «горячей». Поэтому следует дважды подумать, чем рисковать оборудованием, а возможно и здоровьем!
